Eclipse Series 316 Stainless Steel - NEMA 4X
Single Door Enclosures
Application
- Designed to enclose electrical and/or electronic equipment and protect against harsh, industrial environments for wallmount applications.
- Impressive styling features like hidden hinges and attractive latching systems make the Eclipse a suitable addition to any high-tech equipment installation.
- A wide range of sizes and practical accessories make this product line a complete package.
- For high temperature applications, a gasket retainer may be required, please refer to factory.
Standards
- UL 508 Type 3R, 4, 4X and 12
- CSA Type 3R, 4, 4X and 12
- Complies with
- NEMA 3R, 4, 4X, 12 and 13
- IEC 60529, IP 66
Construction
- Formed 316 stainless steel.
- Continuously welded seams ground smooth.
- Door stiffeners are provided where required for increased strength and rigidity - designed to also permit additional mounting options.
- Formed lip on enclosure to exclude flowing liquids and contaminants.
- Door latches feature the added safety of quarter turn slot requiring use of tool for opening.
- Doors may be easily removed for modifications and are interchangeable.
- Oil resistant gaskets are permanently secured and can easily be replaced in the field if necessary.
- Collar studs provided for mounting inner panel.
- Includes hardware kit with panel mounting nuts and sealing washers for wall mounting holes.
- Bonding stud provided on door and grounding stud installed in enclosure.
- Hinges are 304 stainless, 3 point latching handle (where applicable) is zinc diecast with black epoxy finish.
- Stainless steel hinge pins and quarter turns.
Finish
- Cover and enclosure are natural stainless steel with a smooth brushed finish.
Accessories
- Air conditioners
- Blowers
- Breather kits
- DIN Rails
- DIN Rail Mounting Kit
- Door Stop Kit
- Filter Fans
- Heaters
- Handles
- Inner Panel
- Quarter Turn Inserts and Keys
- Literature Pocket
- Mounting Foot Kit
- Padlock Adapter (EPA)
- Swing Frame
- Swing Panel
- Replacement Hinge Pins
- Replacement Quarter Turn Assemblies
- Thermostats
- Touch Up Paint
- UL / CSA Approved Hardware Kit

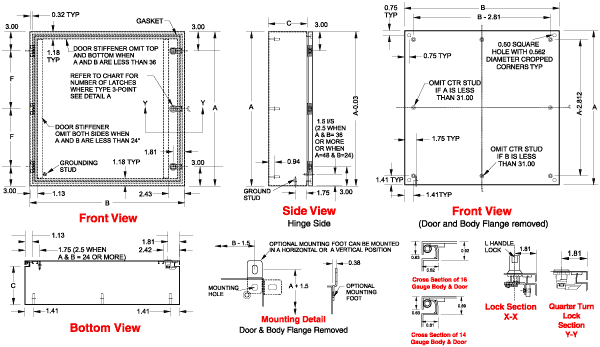

Part No. (Click for DXF) |
Overall Dimensions |
Door/Body Gauge | Latches Qty |
Type | Optional Panel Part No. (Click for DXF) |
Panel Size | Hinges | Ship Wt. Lbs. |
||||
A | B | C | D | E | F | |||||||
EN4SD12126S16 | 12 | 12 | 6 | 16 | 1 | Qtr Turn | EP1212 | 10.2 | 10.2 | 2 | 6 | 12 |
EN4SD16126S16 | 16 | 12 | 6 | 16 | 1 | Qtr Turn | EP1612 | 14.2 | 10.2 | 2 | 10 | 16 |
EN4SD16166S16 | 16 | 16 | 6 | 16 | 1 | Qtr Turn | EP1616 | 14.2 | 14.2 | 2 | 10 | 19 |
EN4SD20166S16 | 20 | 16 | 6 | 16 | 1 | Qtr Turn | EP2016 | 18.2 | 14.2 | 2 | 14 | 22 |
EN4SD20206S16 | 20 | 20 | 6 | 16 | 1 | Qtr Turn | EP2020 | 18.2 | 18.2 | 2 | 14 | 26 |
EN4SD16128S16 | 16 | 12 | 8 | 16 | 1 | Qtr Turn | EP1612 | 14.2 | 10.2 | 2 | 10 | 16 |
EN4SD16168S16 | 16 | 16 | 8 | 16 | 1 | Qtr Turn | EP1616 | 14.2 | 14.2 | 2 | 10 | 21 |
EN4SD16208S16 | 16 | 20 | 8 | 16 | 1 | Qtr Turn | EP1620 | 14.2 | 18.2 | 2 | 10 | 25 |
EN4SD20168S16 | 20 | 16 | 8 | 16 | 1 | Qtr Turn | EP2016 | 18.2 | 14.2 | 2 | 14 | 25 |
EN4SD20208S16 | 20 | 20 | 8 | 16 | 1 | Qtr Turn | EP2020 | 18.2 | 18.2 | 2 | 14 | 28 |
EN4SD24168S16 | 24 | 16 | 8 | 16 | 1 | Qtr Turn | EP2416 | 22.2 | 14.2 | 2 | 18 | 26 |
EN4SD24208S16 | 24 | 20 | 8 | 16 | 1 | Qtr Turn | EP2420 | 22.2 | 18.2 | 2 | 18 | 32 |
EN4SD24248S16 | 24 | 24 | 8 | 14 | 2 | Qtr Turn | EP2424 | 22.2 | 22.2 | 2 | 18 | 40 |
EN4SD30248S16 | 30 | 24 | 8 | 14 | 2 | Qtr Turn | EP3024 | 28.2 | 22.2 | 3 | 12 | 46 |
EN4SD30308S16 | 30 | 30 | 8 | 14 | 2 | Qtr Turn | EP3030 | 28.2 | 28.2 | 3 | 12 | 67 |
EN4SD36248S16 | 36 | 24 | 8 | 14 | 2 | Qtr Turn | EP3624 | 34.2 | 22.2 | 3 | 15 | 55 |
EN4SD36308S16 | 36 | 30 | 8 | 14 | 2 | Qtr Turn | EP3630 | 34.2 | 28.2 | 3 | 15 | 77 |
EN4SD161210S16 | 16 | 12 | 10 | 16 | 1 | Qtr Turn | EP1612 | 14.2 | 10.2 | 2 | 10 | 18 |
EN4SD161610S16 | 16 | 16 | 10 | 16 | 1 | Qtr Turn | EP1616 | 14.2 | 14.2 | 2 | 10 | 23 |
EN4SD162010S16 | 16 | 20 | 10 | 16 | 1 | Qtr Turn | EP1620 | 14.2 | 18.2 | 2 | 10 | 28 |
EN4SD201610S16 | 20 | 16 | 10 | 16 | 1 | Qtr Turn | EP2016 | 18.2 | 14.2 | 2 | 14 | 28 |
EN4SD202010S16 | 20 | 20 | 10 | 16 | 1 | Qtr Turn | EP2020 | 18.2 | 18.2 | 2 | 14 | 31 |
EN4SD202410S16 | 20 | 24 | 10 | 16 | 1 | Qtr Turn | EP2024 | 18.2 | 22.2 | 2 | 14 | 38 |
EN4SD241610S16 | 24 | 16 | 10 | 16 | 1 | Qtr Turn | EP2416 | 22.2 | 14.2 | 2 | 18 | 30 |
EN4SD242010S16 | 24 | 20 | 10 | 16 | 1 | Qtr Turn | EP2420 | 22.2 | 18.2 | 2 | 18 | 38 |
EN4SD242410S16 | 24 | 24 | 10 | 14 | 2 | Qtr Turn | EP2424 | 22.2 | 22.2 | 2 | 18 | 45 |
EN4SD243010S16 | 24 | 30 | 10 | 14 | 2 | Qtr Turn | EP2430 | 22.2 | 28.2 | 2 | 18 | 53 |
EN4SD302010S16 | 30 | 20 | 10 | 14 | 2 | Qtr Turn | EP3020 | 28.2 | 18.2 | 3 | 12 | 47 |
EN4SD302410S16 | 30 | 24 | 10 | 14 | 2 | Qtr Turn | EP3024 | 28.2 | 22.2 | 3 | 12 | 53 |
EN4SD303010S16 | 30 | 30 | 10 | 14 | 2 | Qtr Turn | EP3030 | 28.2 | 28.2 | 3 | 12 | 75 |
EN4SD362410S16 | 36 | 24 | 10 | 14 | 2 | Qtr Turn | EP3624 | 34.2 | 22.2 | 3 | 15 | 62 |
EN4SD363010S16 | 36 | 30 | 10 | 14 | 2 | Qtr Turn | EP3630 | 34.2 | 28.2 | 3 | 15 | 83 |
EN4SD482410S16 | 48 | 24 | 10 | 14 | 1 | 3-point | EP4824 | 46.2 | 26.2 | 4 | 14 | 95 |
EN4SD202012S16 | 20 | 20 | 12 | 16 | 1 | Qtr Turn | EP2020 | 18.2 | 18.2 | 2 | 14 | 34 |
EN4SD242412S16 | 24 | 24 | 12 | 14 | 2 | Qtr Turn | EP2424 | 22.2 | 22.2 | 2 | 18 | 47 |
EN4SD302412S16 | 30 | 24 | 12 | 14 | 2 | Qtr Turn | EP3024 | 28.2 | 22.2 | 3 | 12 | 60 |
EN4SD362412S16 | 36 | 24 | 12 | 14 | 2 | Qtr Turn | EP3624 | 34.2 | 22.2 | 3 | 15 | 62 |
EN4SD363012S16 | 36 | 30 | 12 | 14 | 2 | Qtr Turn | EP3630 | 34.2 | 28.2 | 3 | 15 | 99 |
EN4SD363612S16 | 36 | 36 | 12 | 14 | 2 | Qtr Turn | EP3636 | 34.2 | 34.2 | 3 | 15 | 104 |
EN4SD483616S16 | 48 | 36 | 16 | 14 | 1 | 3-point | EP4836 | 46.2 | 34.2 | 4 | 14 | 135 |
