Polyester Modular Enclosures - NEMA 4X

PJU Series - Snap Latch, Hinged Cover, Solid and Window Door


Hinged
Snap Latch
Flange
Part No.
Hinged
Snap Latch
Feet Part No.

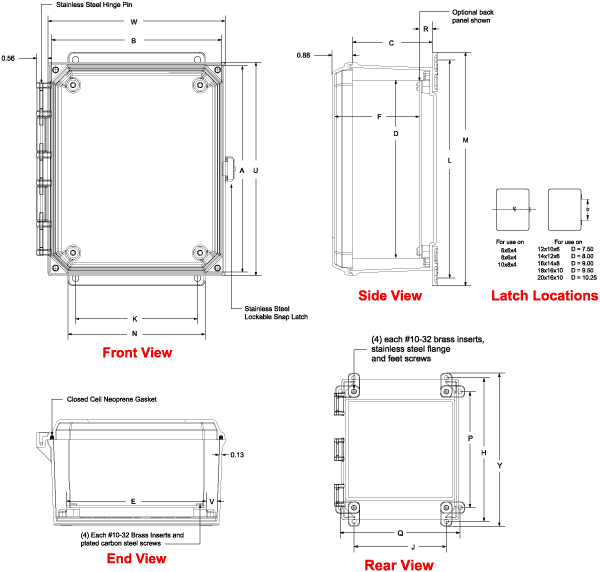

Overall Dimensions Panel Size   Center Flange Mounting Centers
A B C D E F S Z L K M
PJU664LF PJU664L 6.05 6.27 4.13 4.88 4.88 4.11 4.25 4.25 6.88 / 6.75 4.05 7.62
PJU864LF PJU864L 8.05 6.27 4.13 6.75 4.88 4.11 6.25 4.25 8.88 / 8.75 4.00 9.62
PJU1084LF PJU1084L 10.05 8.27 4.13 8.75 6.88 4.11 10.25 6.25 10.75 6.00 11.50
PJU12106LF PJU12106L 12.05 10.27 6.13 10.75 8.88 6.11 10.25 8.25 12.75 8.00 13.50
PJU14126LF PJU14126L 14.05 12.27 6.13 12.75 10.88 6.11 12.25 10.25 14.75 / 14.62 10.00 15.37
PJU16148LF PJU16148L 16.05 14.27 8.13 14.75 12.88 8.11 14.25 12.25 16.75 12.00 17.50
PJU181610LF PJU181610L 18.30 16.52 10.13 16.88 14.88 10.11 16.25 14.25 18.88 / 18.76 12.00 20.12
PJU201610LF PJU201610L 20.50 16.27 10.13 18.44 14.44 10.11 17.81 13.81 21.25 10.00 21.50
Hinged
Snap Latch
Clear Cover
Flange Part No.
Hinged
Snap Latch
Clear Cover
Feet Part No.
  Optional
Panel
Part No.
Ship
Wt.
(lbs)
N H J P Q U W Y R V
PJU664CCLF PJU664CCL 4.80 6.75 4.91 4.69 6.97 6.50 6.72 7.47 0.70 0.52 14R0505 4
PJU864CCLF PJU864CCL 4.75 8.75 4.91 6.69 6.97 8.50 6.72 9.46 0.70 0.62 14R0705 4
PJU1084CCLF PJU1084CCL 6.75 10.75 6.91 8.69 8.97 10.50 8.72 11.47 0.70 0.53 14R0907 6
PJU12106CCLF PJU12106CCL 8.75 12.70 8.82 10.64 10.88 12.50 10.72 13.47 0.68 0.44 14R1109 6
PJU14126CCLF PJU14126CCL 10.75 14.70 10.82 12.64 12.88 14.50 12.72 15.37 0.70 0.46 14R1311 8
PJU16148CCLF PJU16148CCL 12.75 16.91 11.47 13.50 14.88 16.50 14.72 17.50 0.70 0.40 14R1513 11
N/A N/A 12.75 19.16 13.72 15.75 17.13 18.75 16.97 19.89 0.70 0.45 P1868 12
N/A N/A 12.75 20.53 13.16 17.13 16.56 20.50 16.72 21.28 0.70 0.50 P2068 17
